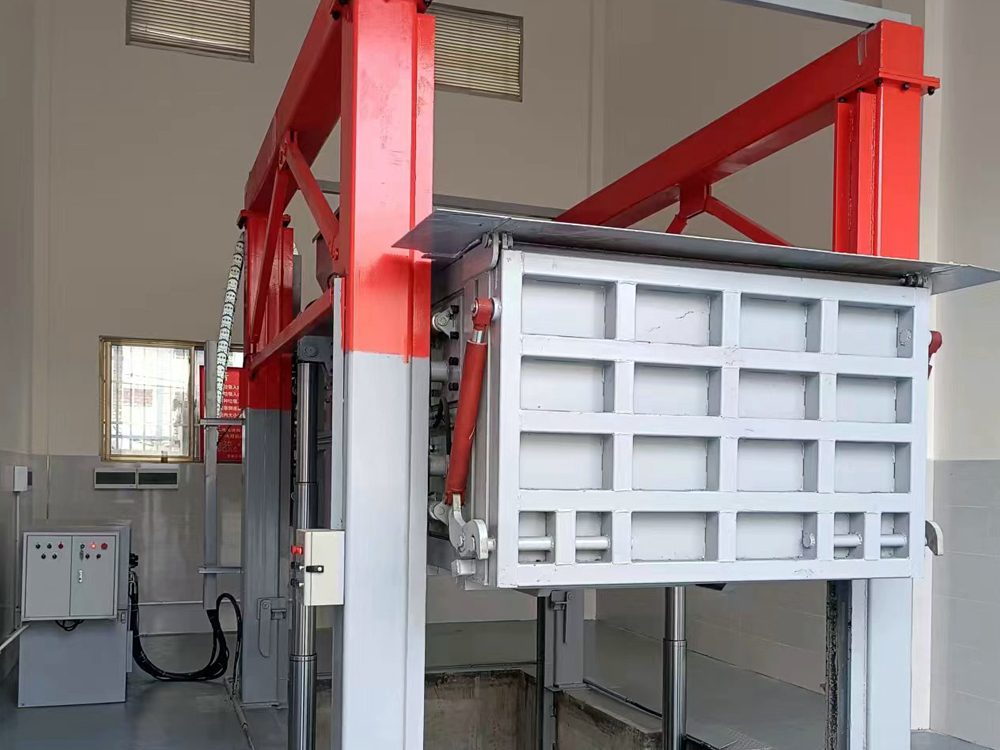

自上料12噸垂直式垃圾中轉站
+
12T垂直壓縮自動上料式垃圾壓縮設備主要參數序號設備主要項目12T垂直壓縮自動上料式垃圾壓縮設備主要參數1垃圾塊尺寸(長*寬*高)mm4900(±50)*2000(±50)*1400mm(±50)2壓縮機外形尺寸(長*寬*高)/mm7900(±50)*4370(±50)*4200(±50)/5500(±50)3壓縮機構箱體側麵、頂板為Q235鋼板,厚度≥8mm,底板采用16Mn鋼,厚度≥10mm,麵板為8mm花紋鋼板,卸料支撐及翻料鬥≥100mm*100mm*8mm矩形方管,保證機動車碾壓不變形且具備防滑功能4垃圾塊重量≥12T5壓縮力≥120T6垃圾壓實密度≥0.95-1.3t/m³7工作電壓380V8電機個數及功率單電機/22KW9單車次處理垃圾能力≥12T10垃圾日處理量≥120T11配套車輛18噸密封式垃圾運輸車12上料鬥上翻高度≥2600mm13上料鬥舉升力50KN14垂壓係統垂壓係統壓縮力≥980KN,保證尾塊垃圾壓縮完好,與對接車對接時不存在散落垃圾情況。平移輸送油缸缸徑≥63mm行程≥100mm,壓頭平移導軌采用≥18#的優質導軌,保證壓頭運動流暢,垃圾傾倒過程中及垃圾進入垃圾槽的過程中確保垃圾不掉入基坑,使垃圾完全密封壓縮後轉運。15舉升油缸雙缸舉升油缸缸徑及行程≥180mm/3350mm,三級單作用油缸,設有舉升調速機構,在舉升油缸一側加裝安全閥,確保油缸出現故障後壓縮箱不會突然墜地。16設備組成雙缸舉升機構,垂壓機構,水平推出機構,翻料鬥係統,液壓係統,電氣係統,排汙係統,汙水處理係統,噴霧降塵係統17電控係統設備自動化程度高,可完成水平自動壓縮,上料及壓縮等常規動作應使用自動控製。18安全裝置箱體設置手動保險勾19機械附件尼龍摩擦塊,滾輪導向機構,垃圾阻尼帶,卸料口蓋20電器元件所有電器元件均選用性能穩定先進的知名品牌,其中PLC控製係統必須選用世界知名產品,操作簡便,自動化程度高。21操作係統手動+自動22噴霧降塵係統垃圾傾倒過程中產生的揚塵通過噴霧係統消除,避免二次汙染,噴霧係統采用銅管+國內知名品牌的水泵及噴頭23結構形成壓頭平移壓縮機構,雙缸舉升機構,上料鬥機構,前門機構,排汙機構,保險機構,液壓機構,電器機構24主水平壓縮油缸缸徑及行程≥220mm/5300mm(4級缸)提供油缸采購合同25副垂直壓縮油缸缸徑及行程≥250mm/900mm提供油缸采購合同26上料鬥外形尺寸(長*寬*高)3500mm*3000mm*1000mm,保證甲方現有的5噸垃圾收集車可通過料鬥進行垃圾投放,垃圾傾倒後由壓縮設備自動上料進行壓縮,無需人工清理27液壓係統選用優質穩定液壓缸,密封機構選用進口元器件,采用高低壓雙聯葉片油泵,油缸動作敏感,效率高,無備壓,提供相關液壓油缸密封件進口證明文件。
